Presses plieuses CNC de 63 à 400 t
Synchronisation Y1/Y2 électro-hydraulique entraînée par servomoteurs, bombage CNC automatique, butée arrière X-R sur vis à billes et commande DELEM DA53Tx : de 2,5 à 6 m de longueur de pliage, avec jusqu’à 65 % d’énergie en moins.

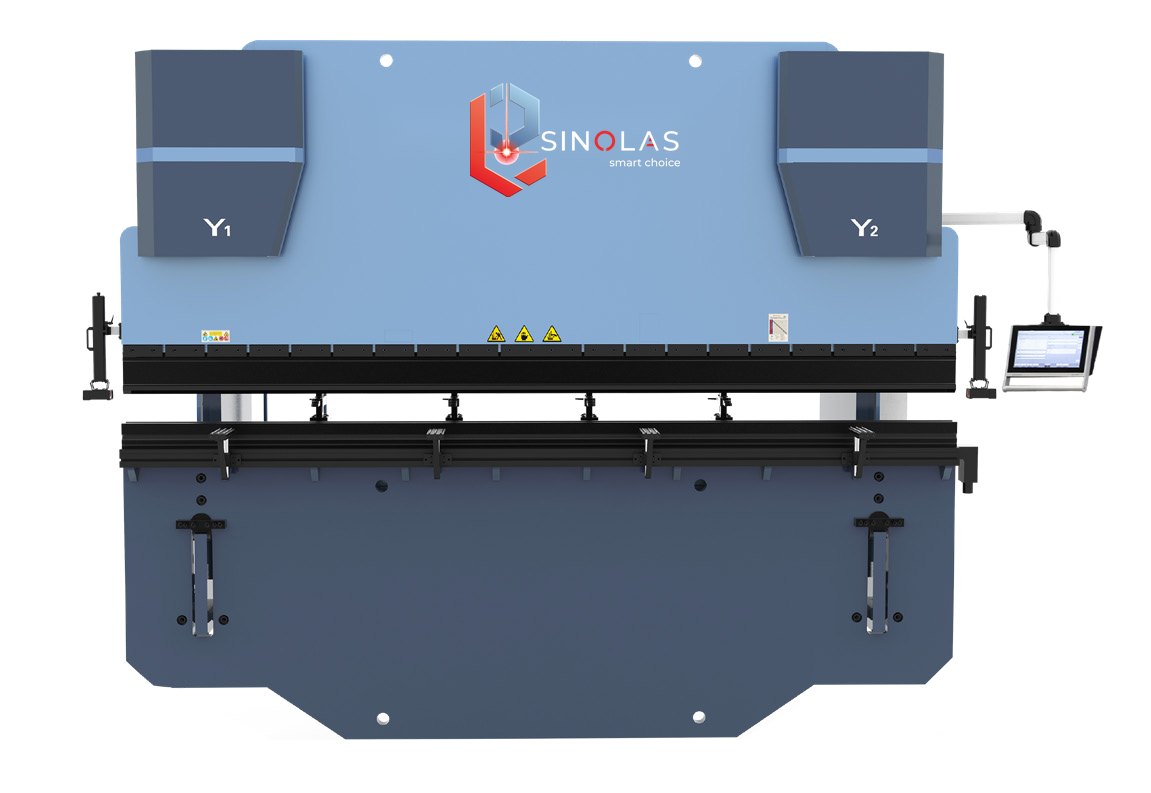

Presse plieuse CNC servo · commande DELEM DA53Tx
Les formats de la gamme
| Modèle | Force de pliage | Longueur de pliage |
|---|---|---|
| 63 t × 2 500 mm | 630 kN | 2 500 mm |
| 100 t × 3 200 mm | 1 000 kN | 3 200 mm |
| 125 t × 3 200 mm | 1 250 kN | 3 200 mm |
| 160 t × 3 200 mm | 1 600 kN | 3 200 mm |
| 200 t × 4 000 mm | 2 000 kN | 4 000 mm |
| 250 t × 4 000 mm | 2 500 kN | 4 000 mm |
| 300 t × 4 000 mm | 3 000 kN | 4 000 mm |
| 400 t × 5 000 mm | 4 000 kN | 5 000 mm |
Longueurs jusqu’à 6 000 mm et autres combinaisons force / longueur sur demande, dans la limite de 400 t. Col de cygne, course, ouverture et puissance confirmés sur l’offre selon le format.
- 4 + 1 axes de série : Y1, Y2, X, R + bombage V.
- Bâti monobloc mécano-soudé en acier à haute limite élastique, détensionné.
- Couleur RAL au choix pour s’accorder à votre atelier.
Des marques que vos techniciens connaissent
| Commande numérique | DELEM DA53Tx |
| Hydraulique | Bosch Rexroth |
| Moteur et servomoteurs | Siemens · Estun ou Inovance |
| Électricité | Schneider Electric |
| Butée arrière | Vis à billes et guidages HIWIN |
| Règles de mesure | FAGOR |
| Pédale de commande | KACON |
| Bombage | Compensation mécanique CNC automatique |
| Conformité | CE |
DELEM DA53Tx de série
DELEM DA53Tx
- Écran couleur tactile 15 pouces haute résolution, programmation numérique et dessin 2D des profils.
- Calcul de l’angle de pliage et correction de la butée arrière.
- Pilotage du bombage, des servomoteurs et des variateurs.
- Algorithmes de contrôle de l’axe Y en boucle fermée.
- Port USB et programmation hors ligne avec le logiciel Profile-T.
Commandes en option
| Cybelec CybTouch 8 PS | Écran 7″, 2D, jusqu’à 4 axes |
| Cybelec CybTouch 12 PS | Tactile 12″, 2D, jusqu’à 4 axes |
| ESA S630 / S640W | Commande graphique ESA |
| ESA S840 | Tactile 15,6″, jusqu’à 6 axes, option 3D |
Programmation hors ligne : dessinez, simulez et optimisez vos programmes sur un PC, puis transférez-les par réseau ou par clé USB pendant que la presse produit.
Précise sur toute la longueur
Entraînement servo
Servomoteurs à régulation de vitesse en boucle fermée : jusqu’à 65 % d’énergie en moins, environ 50 dB en fonctionnement, des cycles plus rapides.
Bombage CNC
La flèche du tablier et de la table est compensée automatiquement selon l’effort : angle constant sur toute la longueur, sans cale. Bombage WILA en option.
Butée arrière X-R
Axe X sur vis à billes et guidages linéaires de précision, entraîné par servomoteur, course X 600 mm, course R 250 mm, précision ± 0,03 mm. Axes Z1 et Z2 en option, jusqu’à 6 axes.
Bâti monobloc
Bâti mécano-soudé monobloc en acier à haute limite élastique, détensionné : course, ouverture et col de cygne généreux, table haute pour les grandes pièces.
Outillage européen
Poinçons et matrices 4 V de type européen, outillage segmenté, bridage rapide. Outillages spéciaux sur mesure.
Équipement de série
Supports de tôle avant, doigts de butée, pédalier KACON, armoire électrique Schneider.

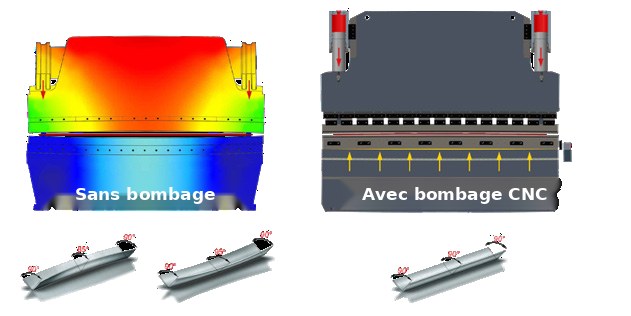

Sans bombage, la table et le tablier fléchissent sous l’effort et l’angle s’ouvre au centre de la pièce. Le bombage CNC applique la contre-flèche calculée par la commande : l’angle est le même aux extrémités et au milieu.
Équipez la presse selon vos pièces
Sécurité
Protection laser DSP ou Lazersafe, barrières immatérielles, conformité CE.
Accompagnateurs de tôle
Modèle combiné sur la table ou modèle au sol : jusqu’à 180 kg, suivi automatique du pli jusqu’à 60° ou 75°.
Outillage WILA
Table de travail et porte-outils WILA, bridages KYOKKO, Amada ou Wilson, armoire de rangement des outils.
Butée 6 axes
Axes Z1 et Z2 pour déplacer les doigts de butée et plier plusieurs pièces ou postes en un seul programme.
Mesure d’angle
Gestion de la mesure d’angle DataM ou Iris-Plus selon la commande choisie.
Cellule robotisée
Robot de pliage avec chargement et déchargement automatiques, connectable à vos outils Industrie 4.0.
Presse plieuse : vos questions
Quelle commande numérique choisir ?
La DELEM DA53Tx est livrée de série : écran tactile 15 pouces, dessin 2D des profils, calcul du bombage et programmation hors ligne avec Profile-T. Si vos opérateurs connaissent déjà Cybelec ou ESA, nous proposons aussi les CybTouch 8 PS / 12 PS, ESA S630 / S640W ou ESA S840 jusqu’à 6 axes.
Que change l’entraînement servo ?
Le groupe hydraulique est piloté par des servomoteurs qui ne tournent que pendant le mouvement : jusqu’à 65 % d’énergie en moins qu’un système classique, un niveau sonore d’environ 50 dB et des cycles plus dynamiques.
Comment est garanti un angle constant sur toute la longueur ?
Le bombage CNC compense automatiquement la flèche du tablier et de la table selon l’effort de pliage. La commande calcule la correction, sans cale ni réglage manuel. Un bombage WILA est disponible en option.
Peut-on programmer les pièces au bureau ?
Oui. Le logiciel hors ligne permet de dessiner, simuler et optimiser les programmes de pliage sur un PC, puis de les transférer à la machine par réseau ou par clé USB, pendant que la presse produit.
Quelles options pour la sécurité et la manutention ?
Protection laser DSP ou Lazersafe, barrières immatérielles, accompagnateurs de tôle jusqu’à 180 kg, armoire à outils, porte-outils et table WILA. Une cellule robotisée avec chargement et déchargement automatiques est aussi possible.
De l’étude de vos pièces à la mise en service
Envoyez-nous vos plans : nous vérifions l’effort, la longueur et l’outillage nécessaires, puis nous installons la presse, formons vos opérateurs et assurons le SAV depuis Fontenay-le-Comte.
